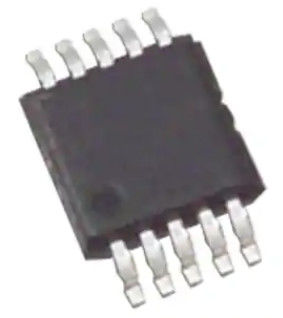

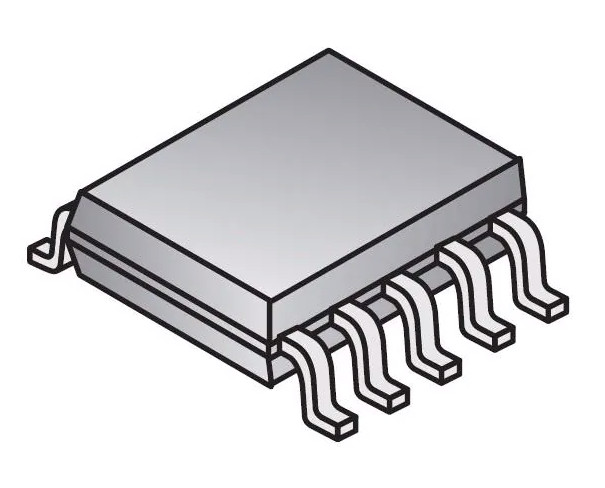

ISL1571IUEZ-T7 circuito de fines generales 10-HMSOP diferenciado del amplificador 2

El ISL1571 es un amplificador operativo dual que se diseña específicamente para el uso en las soluciones basadas ortogonales de la multiplexación de la Frecuencia-división (OFDM) y de la comunicación del espectro de extensión (SSC), donde se utiliza para la línea conducción del PLC. Este dispositivo es capaz de la conducción hasta 750mA, mientras que consume apenas 6mA de la fuente actual por el amplificador, y puede actuar desde un solo 4.5V a la fuente 12V. El conductor tiene una distorsión típica de -80dBc, en 150kHz en una carga 25Ω. El ISL1571 está disponible en dos opciones del paquete: los 16 termal-aumentados Ld QFN o 10 el paquete del Ld HMSOP. También se valora para la operación a través del -40°C lleno a la gama de temperaturas de +85°C. El ISL1571 viene con los pernos del control BIAS0 y BIAS1, que permiten el control del prejuicio y permiten/inhabilitar de las salidas. Estos controles se pueden utilizar para bajar el poder de caber el ratio del funcionamiento/poder para el uso. El ISL1571 está particularmente bien adaptado para la línea que conduce los usos que siguen el Homeplug 1,0, Homeplug sistema de pesos americano, y UPA estándar-basó el PLC.

Usos

• Homeplug 1,0

• Homeplug sistema de pesos americano

• Estándar casero digital de UPA

Características

• capacidad de potencia de salida 21dBm

• Impulsiones para arriba a 750mA de una fuente de +12V

• Impulsión de la salida diferenciada 20VP-P en 21Ω

• Piso de poco ruido mismo

• distorsión típica de la salida del conductor de -75dBc en 4MHz

• distorsión típica de la salida del conductor de -80dBc en 10MHz

• distorsión típica de la salida del conductor de -79dBc en 17MHz

• Corriente quieta baja de 6mA por el amplificador

• Gama de la fuente

○ISL1571IUEZ: 4.5V a 12V

○ISL1571IRZ ±2.25V a ±6V: 4.5V a 12V

• ancho de banda 250MHz

• Cierre termal

• Pb-libre (RoHS obediente)

Configuración de circuito

especificación de ISL1571IUEZ-T7
