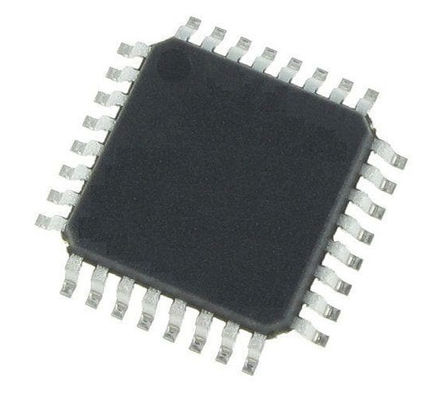

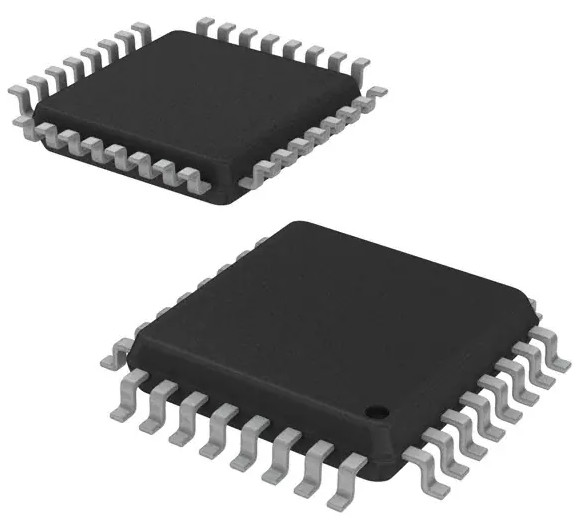

Pedazo del microcontrolador STM8A 8 de STM8AF6266TCX IC

  • STM8AF6266TCX IC Microcontroller STM8A 8 Bit
  • STM8AF6266TCX IC Microcontroller STM8A 8 Bit
  • STM8AF6266TCX IC Microcontroller STM8A 8 Bit
Lugar de origen LOS E.E.U.U.
Nombre de la marca STMicroelectronics
Certificación RoHS
Número de modelo STM8AF6266TCX
Cantidad de orden mínima 2400
Precio negotiated
Detalles de empaquetado Cortar cinta (CT)
Tiempo de entrega 5-10 días del trabajo
Condiciones de pago T/T
Capacidad de la fuente 10000

Póngase en contacto conmigo para muestras gratis y cupones.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si tiene alguna inquietud, brindamos ayuda en línea las 24 horas.

x
Datos del producto
Modelo STM8AF6266TCX Tamaño de base de 8 bits
Velocidad 16MHz Tamaño de la memoria del programa 32KB (32K x 8)
Tipo de la memoria del programa FLASH Voltaje - fuente (Vcc/Vdd) 3V ~ 5.5V
Procesador de la base STM8A
Resaltar

Microcontrolador de STM8AF6266TCX IC

,

Pedazo del microcontrolador STM8A 8 de IC

,

Microprocesador del circuito integrado de STM8AF6266TCX
Deja un mensaje
Descripción de producto

FLASH de 8 bits 32LQFP de IC 16MHz 32KB AEC-Q100 STM8A del microcontrolador automotriz de STM8AF6266TCX

Los microcontroladores de 8 bits automotrices STM8AF6246, STM8AF6248, STM8AF6266 y STM8AF6268 ofrecen de 16 a 32 el kilobyte de la memoria de destello y de los datos verdaderos integrados EEPROM del programa. Se refieren como dispositivos medios de la densidad STM8A en el manual.N-POS=30 de referencia de 8 bits de los microcontroladores de las series de STM8S y de la serie de STM8AF (RM0016).
Todos los dispositivos de la línea de productos de STM8A proporcionan las siguientes ventajas: coste de sistema reducido, funcionamiento y robustez, ciclos de desarrollo cortos, y longevidad del producto.
El coste de sistema es gracias reducidos a los datos verdaderos integrados EEPROM por hasta 300 que k escriben/los ciclos del borrado y un alto nivel de la integración de sistema con los osciladores del reloj interno, al perro guardián, y al reset del apagón.
El funcionamiento del dispositivo es asegurado por una frecuencia de reloj de la CPU de hasta 16 megaciclos y de las características aumentadas que incluyen la entrada-salida robusta, perros guardianes independientes (con una fuente separada del reloj), y un sistema de seguridad del reloj.
Los ciclos de desarrollo cortos son garantizado debido a la capacidad de conversión a escala del uso a través de una arquitectura común del producto de la familia con el pinout compatible, el mapa de memoria y los periférico modulares. La documentación completa se ofrece con una opción amplia de las herramientas de desarrollo.
La longevidad del producto se asegura en los gracias de la familia de STM8A a su base avanzada que se haga en una tecnología avanzada para los usos automotrices con la fuente de funcionamiento de 3,3 V a de 5 V.
Todos los microcontroladores STM8A y ST7 son apoyados por las mismas herramientas incluyendo el entorno de desarrollo de STVD/STVP, el emulador de STice y una herramienta de depuración del incircuit de los terceros baratos.


Características

• AEC-Q10x calificó
• Base
– FCPU máximo: 16 megaciclos
– Base avanzada de STM8A con la tubería de la arquitectura de Harvard y de 3 etapas
– 1,6 ciclos medios/instrucción dando por resultado 10 MIPS en 16 megaciclos de fCPU para la prueba patrón del estándar industrial
• Memorias
– Memoria de destello del programa: flash de 16 a 32 kilobytes; retención de los datos 20 años en el °C 55 después de 1 kcycle
– Memoria de los datos: 0,5 a 1 dato verdadero EEPROM del kilobyte; kcycle de la resistencia 300
– RAM: Kilobyte 2
• Gestión del reloj
– Oscilador cristalino de baja potencia del resonador con la entrada de reloj externa
– Interno, usuario-trimmable 16 megaciclo RC y osciladores de baja potencia de 128 kilociclos RC
– Sistema de seguridad del reloj con el monitor del reloj
• Gestión del reset y de fuente
– Espera/auto-atención/modos de baja potencia del alto con bloquear definido por el usuario del reloj
– Consumo bajo poder-en y reset del powerdown
• Gestión de interrupción
– Regulador de interrupción jerarquizado con 32 vectores
– Hasta 34 interrupciones externas en 5 vectores
• Contadores de tiempo
– Hasta 2 contadores de tiempo de 16 bits de fines generales de PWM con hasta 3 canales de CAPCOM cada (IC, OC o PWM)
– Contador de tiempo del control avanzado: de 16 bits, 4 canales de CAPCOM, 3 salidas complementarias, inserción del deadtime y sincronización flexible
– contador de tiempo básico de 8 bits de AR con el prescaler de 8 bits
– contador de tiempo de la Auto-atención
– Ventana y relojes de vigilancia independientes
• Interfaces de comunicaciones
– LINUART
– LIN 2,2 obediente, modos maestro/satélite con la resincronización automática
– Interfaz de SPI hasta 8 mbit/s o fMASTER/2
– Interfaz de I2C hasta 400 Kbit/s
• Convertidor de analógico a digital (ADC)
– exactitud mordida 10, exactitud de 2LSB TUE, linearidades ADC de 2LSB TUE y hasta 10 canales multiplexados con el almacenador intermediario de datos individual
– Perro guardián análogo, exploración y modo de muestreo continuo
• I/Os
– Hasta 38 pernos del usuario incluyendo 10 HS I/Os
– Diseño altamente robusto de la entrada-salida, inmune contra la inyección actual
• °C hasta 150 de la temperatura de funcionamiento
• La calificación se ajusta a AEC-Q100 rev G

Esquema circular del oscilador del HSE
Pedazo del microcontrolador STM8A 8 de STM8AF6266TCX IC 0



especificación de STM8AF6266TCX
Categoría Circuitos integrados (ICs)
Integrado
Microcontroladores
Serie
Automotriz, AEC-Q100, STM8A
Situación del producto
No para los nuevos diseños
Procesador de la base
STM8A
Tamaño de base
de 8 bits
Velocidad
16MHz
Conectividad
² C, LINbus, SPI, UART/USART de I
Periférico
El apagón detecta/el reset, POR, PWM, WDT
Número de entrada-salida
25
Tamaño de la memoria del programa
32KB (32K x 8)
Tipo de la memoria del programa
FLASH
Tamaño de EEPROM
1K x 8
RAM Size
2K x 8
Voltaje - fuente (Vcc/Vdd)
3V ~ 5.5V
Convertidores de datos
A/D 7x10b
Tipo del oscilador
Interno
Temperatura de funcionamiento
-40°C ~ 125°C (TA)
Montaje del tipo
Soporte superficial

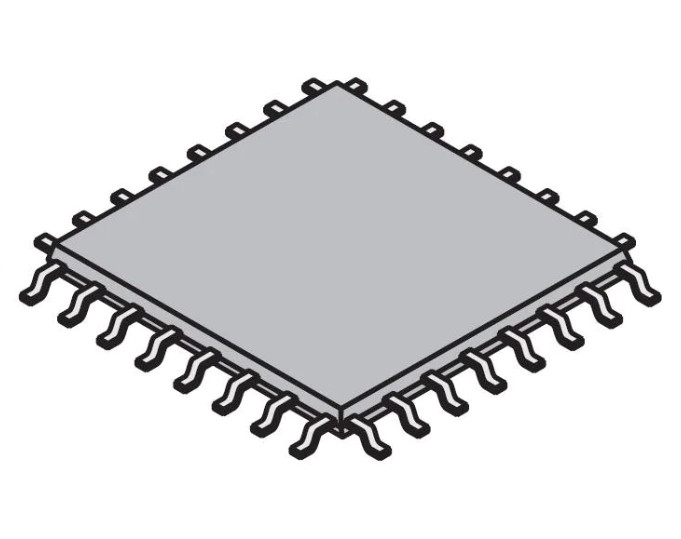

Paquete/caso
32-LQFP
Paquete del dispositivo del proveedor
32-LQFP (7x7)
