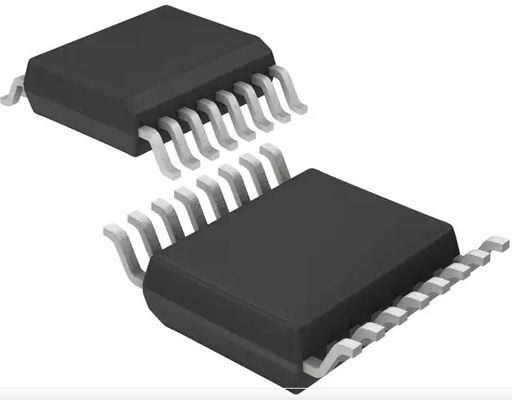

ISL6752AAZA-T Ic común Chips Regulator Output Controller IC 16-QSOP
| Lugar de origen | LOS E.E.U.U. |
|---|---|
| Nombre de la marca | Renesas Electronics America Inc |
| Certificación | RoHS |
| Número de modelo | ISL6752AAZA-T |
| Cantidad de orden mínima | 2500 |
| Precio | negotiate |
| Detalles de empaquetado | Carrete |
| Tiempo de entrega | 5-8 días del trabajo |
| Condiciones de pago | T/T |
| Capacidad de la fuente | 5000 |
Póngase en contacto conmigo para muestras gratis y cupones.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
skype: sales10@aixton.com
Si tiene alguna inquietud, brindamos ayuda en línea las 24 horas.
xDatos del producto
| Nombre de producto | ISL6752AAZA-T | Frecuencia - Conmutación | Hasta 2 MHz |
|---|---|---|---|
| Voltaje - fuente (Vcc/Vdd) | 9V ~ 16V | Función | Subir/Reducir |
| Topología | Puente completo | Paquete/caso | 16-SSOP (0,154", 3,90 mm de ancho) |
| Alta luz | Chips CI comunes de ISL6752AAZA-T,Regulador IC de la salida de ISL6752AAZA-T,Regulador IC 16-QSOP de la salida |
||
Descripción de producto
Regulador capaz IC 16-QSOP de la salida del aislamiento positivo del regulador del Lleno-puente de ISL6752AAZA-T
El ISL6752 es un de alto rendimiento, regulador alternativo del lleno-puente PWM de la transferencia del Cero-voltaje de la cuenta del bajo-perno (ZVS). Como el ISL6551 de Intersil, alcanza la operación de ZVS conduciendo los FETs superiores del puente en un ciclo de trabajo fijo del 50% mientras que los FETs más bajos del puente son arrastrar-borde modulado con retrasos que cambian resonantes ajustables. Comparado al método de control fase-desplazado más familiar, este algoritmo ofrece eficacia equivalente y funcionamiento mejorado del sobreintensidad de corriente y ligero de la carga con menos complejidad en un paquete más bajo de la cuenta de perno.
Las características ISL6752 complementaron las salidas de PWM para el control síncrono del rectificador (SENIOR). Las salidas complementadas se pueden avanzar o retrasar dinámicamente en relación con las salidas de PWM usando un voltaje del control externo.
Este tiempo muerto de BiCMOS del diseño de la precisión avanzada de las características y control resonante del retraso y un oscilador ajustable a la frecuencia de funcionamiento 2MHz. Además, la supresión del multi-pulso asegura pulsos de alternancia de la salida en los ciclos de trabajo bajos donde el saltar del pulso puede ocurrir.
Características
• Retraso resonante ajustable para la operación de ZVS
• Salidas síncronas del control del rectificador con retraso/avance ajustables
• control del Actual-modo
• umbral actual del límite del 3%
• Control de tiempo muerto ajustable
• corriente de lanzamiento 175µA
• Fuente UVLO
• Frecuencia ajustable del oscilador hasta 2MHz
• Protección de sobrecalentamiento interna
• Salida protegida del diente de sierra del oscilador
• Sentido actual rápido de hacer salir retraso
• Límite ajustable de la corriente de pico del ciclo-por-ciclo
• el esconder del borde delantero 70ns
• supresión del Multi-pulso
• Pb-libre (RoHS obediente)
Usos
• Convertidores del lleno-puente de ZVS
• Poder de las telecomunicaciones y del datacom
• Poder inalámbrico de la estación base
• Poder del servidor de archivos
• Sistemas eléctricos industriales
Especificación de ISL6752AAZA-T
| Categoría |
Circuitos integrados (ICs) |
|
Mfr
|
Electrónica América inc. de Renesas
|
|
Situación del producto
|
Activo
|
|
Tipo de la salida
|
Conductor del transistor
|
|
Función
|
Elevador/descender
|
|
Configuración de salida
|
Positivo, aislamiento capaz
|
|
Topología
|
Lleno-puente
|
|
Número de salidas
|
1
|
|
Fases de salida
|
1
|
|
Voltaje - fuente (Vcc/Vdd)
|
9V ~ 16V
|
|
Frecuencia - transferencia
|
Hasta 2MHz
|
|
Ciclo de trabajo (máximo)
|
el 99%
|
|
Rectificador síncrono
|
Sí
|
|
Sincronización del reloj
|
No
|
|
Características del control
|
Control de frecuencia
|
|
Temperatura de funcionamiento
|
-40°C ~ 105°C (TA)
|
|
Montaje del tipo
|
Soporte superficial
|
|
Paquete/caso
|
16-SSOP (0,154", anchura de 3.90m m)
|
|
Paquete del dispositivo del proveedor
|
16-QSOP
|
