FLASH de 16 bits 28-QFN de IC 32MHz 64KB del microcontrolador de PIC24FJ64GA002T-I/ML PICTURE® 24F

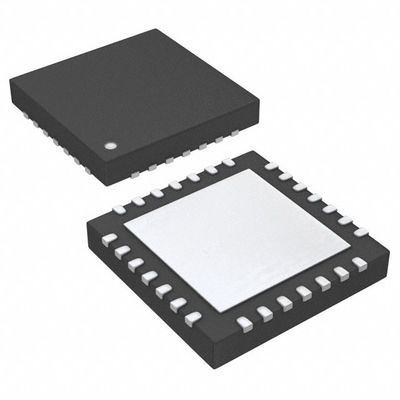

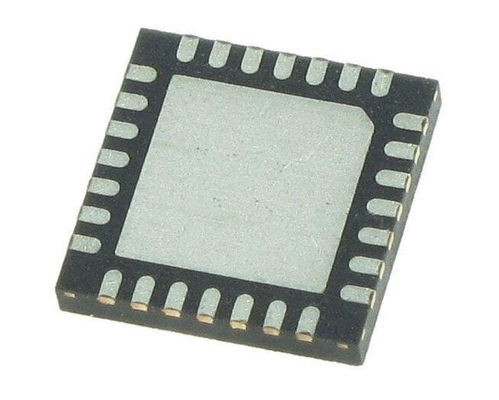

FLASH de 16 bits 28-QFN (6x6) de IC 32MHz 64KB del microcontrolador de PIC24FJ64GA002T-I/ML PICTURE® 24F

CPU de alto rendimiento

• Arquitectura modificada de Harvard

• Hasta 16 MIPS de operación @ 32 megaciclos

• Oscilador interno de 8 megaciclos con la opción de 4x PLL y opciones múltiples de la divisoria

• 17-Bit por multiplicador del hardware del Solo-ciclo 17-Bit

• de 32 bits por el divisor de 16 bits del hardware

• arsenal de trabajo de 16 bits de 16 bits del registro de x

• Arquitectura de sistema de instrucción optimizada compilador C:

- 76 instrucciones bajas

- Modos de dirección flexibles

• Unidades de la generación del formato de dos direcciones (AGUs) para la lectura separada y escribir la dirección de la memoria de los datos

Características especiales del microcontrolador

• Gama del voltaje de funcionamiento de 2.0V a 3.6V

• tolerante 5.5V entrado (pernos digitales únicos)

• Fregadero de gran intensidad/fuente (18 mA/18 mA) en todos los pernos de la entrada-salida

• Memoria de destello del programa:

- 10.000 borrados/escriben

- mínimo de la retención de los datos 20-year

• Modos de la gestión del poder:

- Duermen, están desocupados, dormitan y los modos de reloj alternos

- Actual de funcionamiento: 650  A/MIPS, típico en 2.0V

- Sueño actual: nA 150, típico en 2.0V

• Operación a prueba de averías del monitor del reloj (FSCM):

- Detecta fracaso y los interruptores de reloj al en-microprocesador, oscilador de baja potencia de RC

• En-microprocesador, regulador 2.5V con modo de seguimiento

• Poder-en el reset (POR), el contador de tiempo de ciclo inicial (PWRT) y el contador de tiempo de lanzamiento del oscilador (OST)

• Reloj de vigilancia flexible (WDT) con el En-microprocesador, oscilador de baja potencia de RC para la operación confiable

• El En-circuito Programming™ serial (ICSP™) y el En-circuito eliminan errores (ICD) vía 2 pernos

• Ayuda de la exploración del límite de JTAG

Características análogas

• 10-Bit, hasta el convertidor de analógico a digital 13-Channel:

- índice de conversión de 500 ksps

- Conversión disponible durante sueño y marcha lenta

• Comparadores análogos duales con la configuración programable de la entrada-salida

Características periféricas

• Pin Select periférico (PPS):

- Permite el trazado de la entrada-salida de la independiente de muchos periférico

- Hasta 26 pernos disponibles (dispositivos 44-pin)

- La integridad de hardware continua que comprueba y los dispositivos de seguridad previene cambios de configuración involuntarios

• Port maestro/satélite paralelo de 8 bits (PMP/PSP):

- Hasta dirección multiplexada de 16 bits, con hasta 11 pernos dedicados de la dirección en 44 dispositivos del perno

- Polaridad programable en líneas de control

• Reloj en tiempo real del hardware/calendario (RTCC):

- Proporciona funciones del reloj, del calendario y de la alarma

• Control por redundancia cíclica programable (CRC)

• Dos módulos de 3-Wire/4-Wire SPI (modos del capítulo de la ayuda 4) con el almacenador intermediario de 8-Level primero en entrar, primero en salir

• Multi-amo de la ayuda de dos módulos de I2C™/modo y dirección auxiliares 7-Bit/10-Bit

• Dos módulos de UART:

- Ayudas RS-485, RS-232, y LIN/J2602

- codificador/decodificador del hardware del En-microprocesador para IrDA®

- Auto-estela-para arriba en pedazo de comienzo

- El Auto-baudio detecta

- almacenador intermediario profundo de 4-level primero en entrar, primero en salir

• Cinco contadores de tiempo/contadores de 16 bits con Prescaler programable

• Cinco entradas de 16 bits de la captura

• Cinco salidas de 16 bits de Compare/PWM

• Salidas configurables del Abierto-dren en los pernos de la entrada-salida de Digitaces

• Hasta 3 fuentes de la interrupción externa

BLOQUE DIAGRAMA DE SISTEMA DEL RESET

especificación de PIC24FJ64GA002T-I/ML
